ZIMO MS500R - Decodificador de sonido ZIMO MS500R MS - 8 pines. NEM652

Nº. Art.: MS500R

ZIMO MS500R - Variante ZIMO MS500R del MS500, decodificador de sonido MS de 8 pines - 8 pines. NEM652



Detalles técnicos

Variante del MS500, interfaz NEM652 de 8 pines en cables, 4 cables libres

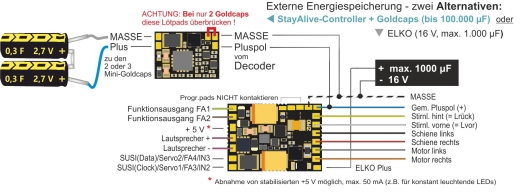

Nota: Decodificadores cableados (también tipos ...R y ...F) Cada uno de ellos Elko de 680 a 1000μF se incluye de forma gratuita. Esto se utiliza para probar la conexión del almacenamiento de energía; con esta capacidad el efecto ya es notable. Para uso real, se recomiendan capacidades mucho mayores, por ejemplo GoldCaps.

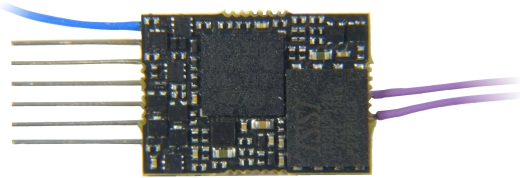

Decodificador de sonido subminiatura MS MS500R con sonido de 16 bits de ZIMO
El decodificador es especial debido a su pequeño tamaño adecuado para N y modelos TT
con interfaz de 8 pines NEM652 en cables, decodificador en tubo retráctil
Dimensiones 14 x 10 x 2,6 mm
Motor/corriente total: 0,7 A (1,5 A pico)
Potencia de audio: 1 W
4 salidas de función (incluidas 3 en el enchufe, 1 con cable), 2 salidas de nivel lógico y servo
equipado con ZIMO Características: DCC, MM, SUSI, RailCom, NMRA y mapeo de funciones ZIMO, etc.
Se pueden utilizar altavoces de 8 ohmios.

El decodificador se entrega con la colección de sonido ZSP01006 con sonidos de locomotora de vapor para DB BR50 / BR78 / BR03.10 y Sonido de locomotora diésel para BR211
Si desea instalar otro proyecto de sonido, solicite por separado el proyecto de sonido deseado (libre o codificado) (consulte "Configuración" o recomendaciones de producto)

RailCom es una marca registrada de Lenz Elektronik GmbH, Gießen
mfx es una marca registrada de Gebr. GmbH, Göppingen






Características:

Fabricante:	ZIMO
Número de artículo:	MS500R
numero de piezas:	pieza
EAN:	9009606500984
tipo de producto:	decodificador de sonido MS
pista:	neutral
decodificador digital:	Sí
Conexiones::	8 pines NEM652
longitud:	14mm
Ancho:	10mm
Altura:	2,6 mm
Modos de funcionamiento:	CA, CC, CC, MM
Tecnología de conexión:	NEM652 (8 pines en cables)
Corriente continua:	0,7 A (pico de 1,5 A)
Duración de la salida actual del motor:	0,7 A (pico de 1,5 A)
Salida de función (total):	4 (+ 2 niveles lógicos)
Límite actual. fu-off:	0.5A
Salidas de nivel lógico:	2
Salidas LED:	2
Salidas servo:	2
Línea de servocontrol:	No (se requiere extensión de 5 V)
SUSI:	Sí
Dir. Conexión de Ahorro de Energía:	sí en la plataforma de soldadura máx.
Bajo voltaje para salida Fu:	5 V (máx. 50 mA en plataforma de soldadura)
Entradas de conmutación:	(2 niveles lógicos de aplicación alternativos
Salida de los altavoces:	1 (1 vatio/8 ohmios)
Rendimiento de audio:	1 vatio/8 ohmios
Almacenamiento de sonido:	128Mbps
Recomendación de edad:	14 años y más
RAEE no.:	DE 19640759
