ZIMO MS491N MS-Sound-Decoder - 6-pol. NEM651 an Drähten

Art.Nr.: MS491N

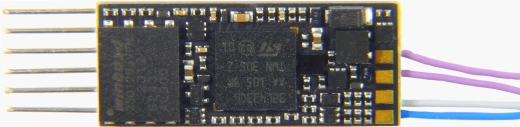

ZIMO MS491N Miniatur-Sound-Decoder - 19 x 7,8 x 2,8 mm MS-Sound-Decoder - 6-pol. NEM651 an Drähten



Technische Details

Miniatur-Sound-Decoder - 19 x 7,8 x 2,8 mm - Audio 1 W - 0,7 A - 5 FA Direkter Anschluss Energiespeicher 15 V (bis 1000 μF oder bis 3000 μF, wenn kein Service Mode und SW-Update/Sound-Laden), 4 Anschlussdrähte (Gem.Plus, MASSE, 2 x Lautsprecher), 4 Löt-Pads (2 FA, 2 SUSI, Logikp.)
Hinweis: Bedrahteten Decodern (auch ...R und …F Typen) sind jeweils ein Elko von 680 bis 1000μF kostenlos beigelegt. Dieser dient zum Testen der Energiespeicher-Anschaltung; bei dieser Kapazität ist die Wirkung bereits bemerkbar. Für den echten Einsatz sind wesentlich größere Kapazitäten, z.B. GoldCaps zu empfehlen.

Ausgeliefert wird der Decoder mit der Sound-Collection ZSP01006 mit Dampfloksounds für DB BR50 / BR78 / BR03.10 und Dieselloksound für BR211
Falls Sie ein anderes Sound-Projekt aufgespielt haben möchten, gewünschtes Sound-Projekt (Free oder Coded) bitte separat bestellen (siehe "Konfiguration" oder Produktempfehlungen)

RailCom ist eingetragenes Warenzeichen der Lenz Elektronik GmbH, Gießen
mfx ist eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen






Eigenschaften:

Hersteller:	ZIMO
Artikelnummer:	MS491N
Stückzahl:	1 Stück
EAN:	9009606491060
Produktart:	MS-Sound-Decoder
Spur:	neutral
Digitaldecoder:	Ja
Anschlüsse::	6-pol. NEM651 an Drähten
Länge:	19mm
Breite:	7,8mm
Höhe:	2,8mm
Betriebsmodi:	AC, DC, DCC, MM
Anschlusstechnik:	NEM651 (6 pol. Stecker)
Dauerstrom:	0,7 A (1,5 A Spitze)
Strom Motorausgang Dauer:	0,7 A (1,5 A Spitze)
Funktions-Ausg. (insg.):	5 (+ 2 Logikpegel)
Strombegrenz. Fu-Aus:	0,5 A
Logikpegel-Ausgänge:	2
LED-Ausgänge:	2
Servo - Ausgänge:	2
Servo Steuerleitung:	Nein (ext. 5 V nötig)
SUSI:	ja
Dir. Energiesp.-Anschl.:	ja am Lötpad max. 1000 µF
Niederspann für Fu-Ausg:	5 V (max. 50 mA auf Lötpad)
Schalteingänge:	(2 alternative Anw. Logikpegel
Lautsprecher-Ausgang:	1 (1 Watt/ 8 Ohm)
Audio-Leistung:	1 Watt/ 8 Ohm
Sound-Speicher:	128 Mbit
Altersempfehlung:	ab 14 Jahren
WEEE-Nr.:	DE 19640759

• Zimo Sound: ohne Soundprojekt
• Zimo Sound: ZIMO "free" Sound Projekt (+9,00 €)
• Zimo Sound: "coded" Sound Projekt (+18,00 €)
• Zimo Sound: "coded" Sound Projekt (Großbahn) (+28,00 €)
