ZIMO MS450P22 MS-Sound-Decoder - PluX22

Art.Nr.: MS450P22

ZIMO MS450P22 Sound-Decoder - 30 x 15 x 4 mm MS-Sound-Decoder - PluX22



Technische Details

Sound-Decoder - 30 x 15 x 4 mm - Audio 3 W (4 Ohm) - 1,2 A - 9 FA Direkter Anschluss Energiespeicher 15 V (unlimitierte Kapazität) auf PluX-Stiftleiste, keine Drähte

Hinweis: Bedrahteten Decodern (auch ...R und …F Typen) sind jeweils ein Elko von 680 bis 1000μF kostenlos beigelegt. Dieser dient zum Testen der Energiespeicher-Anschaltung; bei dieser Kapazität ist die Wirkung bereits bemerkbar. Für den echten Einsatz sind wesentlich größere Kapazitäten, z.B. GoldCaps zu empfehlen.

MS-Sound-Decoder MS450P22 mit 16-bit Sound der Firma ZIMO mit 16 V Energiespeicheranschluss

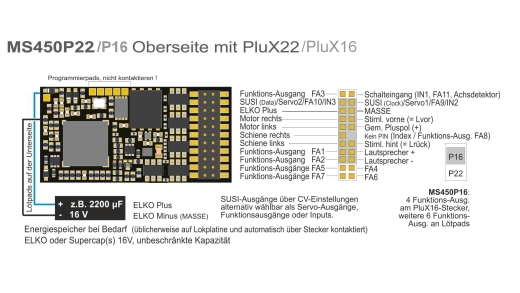

PluX 22 Schnittstelle nach NEM658 auf Platine
Abmessungen 30 x 15 x 4 mm
Motor-/Gesamtstrom: 1,2 A (2,5 A Spitze)
Audio-Leistung: 3 W
10 Funktionsausgänge, (davon 1 auf Löt-Pads), 2 Logikpegel- und Servo-Ausgänge
ausgestattet mit allen ZIMO Eigenschaften: DCC, mfx, MM, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a.
mfx mit automatischer Anmeldung an der Digitalzentrale
Lautsprecher von 4 bis 8 Ohm einsetzbar.

Ausgeliefert wird der Decoder mit der Sound-Collection ZSP01006 mit Dampfloksounds für DB BR50 / BR78 / BR03.10 und Dieselloksound für BR211
Falls Sie ein anderes Sound-Projekt aufgespielt haben möchten, gewünschtes Sound-Projekt (Free oder Coded) bitte separat bestellen (siehe "Konfiguration" oder Produktempfehlungen)
Hinweis: 8bit-Soundprojekte laufen im Regelfall auf diesen Decodern ohne Einschränkungen, in Einzelfällen kann es allerdings zu Kompatibilitätsproblemen kommen. In diesen Fällen wenden Sie sich bitte an uns, wir unterstützen Sie bei der Suche nach einer passenden Lösung. Mittelfristig werden alle 8bit-Soundprojekte von den Soundentwicklern überarbeitet und an den MS-Decoder speziell angepasst, dies wird jedoch eine gewisse Zeit in Anspruch nehmen. Wir bitten dafür um Ihr Verständnis.

RailCom ist eingetragenes Warenzeichen der Lenz Elektronik GmbH, Gießen
mfx ist eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen






Eigenschaften:

Hersteller:	ZIMO
Artikelnummer:	MS450P22
Stückzahl:	1 Stück
EAN:	9009606450227
Produktart:	MS-Sound-Decoder
Spur:	neutral
Digitaldecoder:	Ja
Anschlüsse::	PluX22
Länge:	30mm
Breite:	15mm
Höhe:	4mm
Betriebsmodi:	AC, DC, DCC, MM, mfx
Anschlusstechnik:	PluX22
Dauerstrom:	1,2 A (2,5 A Spitze)
Strom Motorausgang Dauer:	1,2 A (2,5 A Spitze)
Funktions-Ausg. (insg.):	10 (+ 2 Logikpegel)
Strombegrenz. Fu-Aus:	0,8 A
Logikpegel-Ausgänge:	2
LED-Ausgänge:	2
Servo - Ausgänge:	2
Servo Steuerleitung:	Nein (ext. 5 V nötig)
SUSI:	ja
Dir. Energiesp.-Anschl.:	ja am PluX-Stecker
Niederspann für Fu-Ausg:	5 V möglich
Schalteingänge:	1
Lautsprecher-Ausgang:	1 (3 Watt/4 - 8 Ohm am MTC-Stecker)
Audio-Leistung:	3 Watt/4 - 8 Ohm
Sound-Speicher:	128 Mbit
Altersempfehlung:	ab 14 Jahren
WEEE-Nr.:	DE 19640759

• Zimo Sound: ohne Soundprojekt
• Zimo Sound: ZIMO "free" Sound Projekt (+9,00 €)
• Zimo Sound: "coded" Sound Projekt (+18,00 €)
• Zimo Sound: "coded" Sound Projekt (Großbahn) (+28,00 €)
