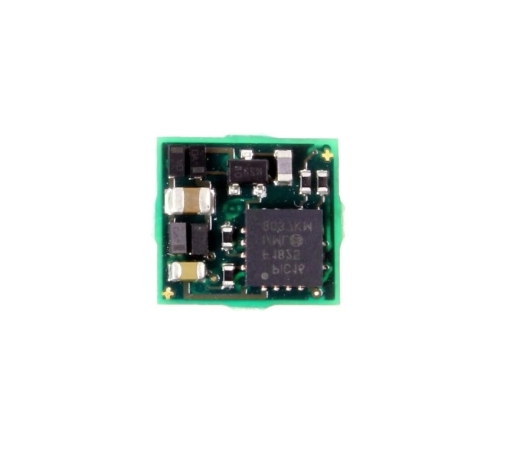

Doehler & Haass FH18A - Decodificador de funciones del vehículo (Gen2)

Nº. Art.: FH18A

Doehler & Haass FH18A - Decodificador de funciones del vehículo (Gen2)



Detalles técnicos

Decodificador de funciones del vehículo FH18A para SX1, SX2, DCC y MM (segunda generación)

Características y funciones del producto
Para funcionamiento opcional con un dispositivo de conducción de CC convencional, sistemas digitales SelecTRIX 1 y 2 o según formato DCC
La conmutación entre funcionamiento analógico y digital se realiza automáticamente
En el funcionamiento digital se utiliza el último sistema programado (¡no se conmuta automáticamente!)
SelecTRIX 1 31 niveles de velocidad, 100 direcciones
SelecTRIX 2 127 niveles de velocidad, 10.000 direcciones, 16 funciones adicionales
DCC Direcciones cortas (1-127), direcciones largas (0001-9999), con 14, 28, 126 niveles de velocidad
127 niveles de velocidad internos
Funcionamiento de ruta en bloque con diodos simples en funcionamiento digital
Salidas de luz y función (parcialmente) regulables y activables de forma análoga
Mecanismo de maniobra
br />Las conexiones de luz y carril se pueden intercambiar electrónicamente
Todas las salidas de función son programables libremente
Protección de temperatura
Función de reinicio para DCC y SX2

Capacidad de actualización del decodificador
El decodificador de funciones del vehículo FH18A admite frenado con tensión digital asimétrica (cuatro diodos en serie y un diodo antiparalelo, Lenz ABC), marcha lenta (con módulos de freno adecuados) y comunicación bidireccional (retroalimentación de dirección de locomotora en funcionamiento DCC, RailCom®).

Para programación SX1, un módulo SUSI o para eliminar un buffer conectado. Es suficiente interrumpir la tensión de alimentación (cable rojo para SUSI) durante el tiempo de programación del SX1. La programación SX2 o DCC no se ve afectada por esto.

Nuestro probado decodificador de funciones del vehículo FH18A ahora está disponible en la segunda generación después de un mantenimiento completo del producto y ofrece muchas ventajas:
Dimensiones muy reducidas (9 ,7 * 8,9 * 2,8 mm)
Mayor capacidad de carga total (1,5 A)
Aproximadamente dos veces y media la capacidad del buffer (por lo tanto, los fallos de contacto más largos se pueden superar sin pérdida de datos)







Características:

Fabricante:	Doehler & Haass
Número de artículo:	FH18A
numero de piezas:	1 pieza
tipo de producto:	Decodificador de funciones del vehículo
pista:	neutral
decodificador digital:	Sí
Conexiones::	Siguiente18
Corriente (V):	30V
longitud:	9,7 mm
Ancho:	8,9 mm
Altura:	2,8 mm
Modos de funcionamiento:	SX1, SX2, DCC, MM, CC
Tecnología de conexión:	Siguiente18
Corriente continua:	1.5A
Duración de la salida actual del motor:	-
Salida de función (total):	6 + 2 luces
Límite actual. fu-off:	AUX1+2 300 mA (regulable)
Salidas LED:	150 mA cada uno (regulable)
Salidas servo:	No
SUSI:	Sí, si AUX3+4 está apagado
Dir. Conexión de Ahorro de Energía:	No (posible vía VS (+) y GND (-))
Salida de los altavoces:	No
Almacenamiento de sonido:	No
Recomendación de edad:	14 años y más
RAEE no.:	DE 28016265
