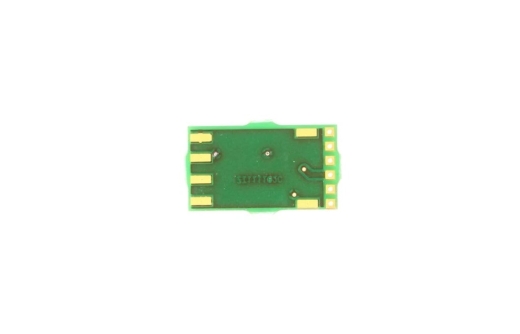

Doehler & Haass FH05B-0 - Decodificador de funciones del vehículo (Gen2)

Nº. Art.: FH05B-0

Doehler & Haass FH05B-0 - Decodificador de funciones del vehículo (Gen2)



Detalles técnicos

Decodificador de funciones del vehículo FH05B para SX1, SX2, DCC y MM (segunda generación)

Características y funciones del producto
Para funcionamiento opcional con un dispositivo de conducción de CC convencional, sistemas digitales SelecTRIX 1 y 2 o según formato DCC
La conmutación entre funcionamiento analógico y digital se realiza automáticamente
En el funcionamiento digital se utiliza el último sistema programado (¡no se conmuta automáticamente!)
SelecTRIX 1 31 niveles de velocidad, 100 direcciones
SelecTRIX 2 127 niveles de velocidad, 10.000 direcciones, 16 funciones adicionales
DCC Direcciones cortas (1-127), direcciones largas (0001-9999), con 14, 28, 126 niveles de velocidad
127 niveles de velocidad internos
Funcionamiento de ruta en bloque con diodos simples en funcionamiento digital
Salidas de luz y función (parcialmente) regulables y activables de forma análoga
Mecanismo de maniobra
br />Las conexiones de luz y carril se pueden intercambiar electrónicamente
Todas las salidas de función son programables libremente
Protección de temperatura
Función de reinicio para DCC y SX2
Capacidad de actualización del decodificador
El decodificador de funciones del vehículo FH05B admite frenado con tensión digital asimétrica (cuatro diodos en serie y un diodo antiparalelo, Lenz ABC), conducción lenta (con módulos de freno adecuados) y comunicación bidireccional (retroalimentación de dirección de locomotora en funcionamiento DCC, RailCom®).

Se requiere un módulo SUSI conectado a la tensión de alimentación (VS) o un buffer conectado para que la programación del SX1 pueda eliminarse. Es suficiente interrumpir la tensión de alimentación (cable rojo para SUSI) durante el tiempo de programación del SX1. La programación SX2 o DCC no se ve afectada por esto.

El probado decodificador de funciones del vehículo FH05B ahora está disponible en la segunda generación después de completar el mantenimiento del producto y ofrece muchas ventajas:
alrededor de cinco veces la capacidad del buffer (por lo tanto, los fallos de contacto más prolongados se pueden superar sin pérdida de datos).






Características:

Fabricante:	Doehler & Haass
Número de artículo:	FH05B-0
numero de piezas:	1 pieza
tipo de producto:	Decodificador de funciones del vehículo
pista:	neutral
decodificador digital:	Sí
Conexiones::	Almohadillas de soldadura, sin cables de conexión.
Corriente (V):	30V
longitud:	13,4 mm
Ancho:	7,8 mm
Altura:	1,7 mm
Modos de funcionamiento:	SX1, SX2, DCC, MM, CC
Tecnología de conexión:	Almohadillas de soldadura
Corriente continua:	0.5A
Duración de la salida actual del motor:	-
Salida de función (total):	6 + 2 luces
Límite actual. fu-off:	AUX1+2 300 mA (regulable)
Salidas LED:	150 mA cada uno (regulable)
Salidas servo:	No
SUSI:	Sí, si AUX5+6 está apagado
Dir. Conexión de Ahorro de Energía:	No (posible vía VS (+) y GND (-))
Salida de los altavoces:	No
Almacenamiento de sonido:	No
Recomendación de edad:	14 años y más
RAEE no.:	DE 28016265
