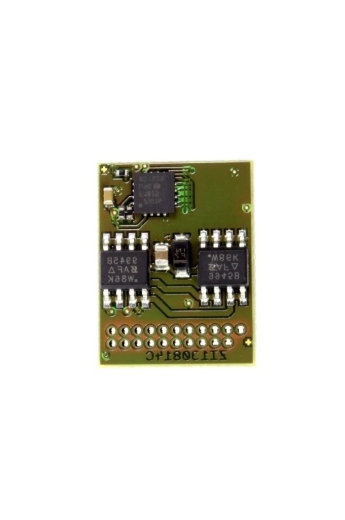

Doehler & Haass DH21B-5 - voertuigdecoder

Artikel nr.: DH21B-5

Doehler & Haass DH21B-5 - voertuigdecoder



Technische details

Voertuigdecoder DH21B voor SX1, SX2, DCC en MM (2e generatie)

Producteigenschappen en functies
Voor optionele werking met digitale systemen volgens SelecTRIX 1 en 2 of volgens DCC-formaat
Bij digitaal bedrijf wordt het laatst geprogrammeerde systeem gebruikt (er wordt niet automatisch geschakeld!)
SelecTRIX 1 31 snelheidsniveaus, 100 adressen
SelecTRIX 2 127 snelheidsniveaus , 10.000 adressen, 16 extra functies
DCC Korte adressen (1-127), lange adressen (0001-9999), met 14, 28, 126 snelheidsniveaus
Lastregeling van de nieuwste generatie, daardoor bijzonder zachte besturing gedrag
Verschillende besturingsvarianten voor optimale aanpassing van de motor
Intern 127 snelheidsniveaus
Instelbare motorfrequentie (lage frequentie, 16 kHz, 32 kHz)
Blokroute-bediening met eenvoudige diodes in digitaal bediening
Licht- en functie-uitgangen dimbaar
Rangeerwerk
Motor-, licht- en spooraansluitingen elektronisch verwisselbaar
Alle functie-uitgangen zijn vrij programmeerbaar
Temperatuurbeveiliging
Resetfunctie voor DCC en SX2
Updatemogelijkheid van de decoder
De voertuigdecoder DH21B ondersteunt remmen met asymmetrische digitale spanning (vier diodes in serie en één diode antiparallel, Lenz ABC), langzaam rijden (met geschikte remmodules) en bidirectionele communicatie (locadresterugmelding bij DCC-bedrijf, RailCom®).

De DH21B versie -4 beschikt over versterkte (maximale belastbaarheid 1 A) functie-uitgangen AUX3 en AUX4. De DH21B-5-versie heeft onversterkte (logisch niveau 5 volt) functie-uitgangen AUX3 en AUX4. De functie-uitgangen AUX5, AUX6, AUX7 en AUX8 zijn in beide versies onversterkt.







Kenmerken:

Fabrikant:	Doehler & Haass
Item nummer:	DH21B-5
aantal stukken:	1 stuk
product type:	Voertuigdecoder
spoor:	neutrale
Digitale decoder:	Ja
Aansluitingen::	21-polig (NEM 660/RCN-121)
Stroom (V):	30V
lengte:	20,7 mm
Breedte:	15,8m
Hoogte:	5,2 mm
Bedrijfsmodi:	SX1, SX2, DCC, MM, DC, AC
Verbindingstechnologie:	21MTC (NEM660)
Continue stroom:	2,0A
Huidige duur van het motorvermogen:	2,0A
Functie-uitvoer (totaal):	8 + 2x licht
Huidige limiet. Fu-uit:	AUX1+2 300 mA (dimbaar)
LED-uitgangen:	150 mA elk (dimbaar)
Servo-uitgangen:	Nee
SUSI:	Ja
Dir. Energiebesparende verbinding:	Nee (mogelijk via VS (+) en GND (-))
Luidsprekeruitgang:	Nee
Geluid opslag:	Nee
Aanbevolen leeftijd:	14 jaar en ouder
AEEA-nr.:	DE28016265
