ZIMO MN180N18 MN-Lok-Decoder - Next18

Art.Nr.: MN180N18

ZIMO MN180N18 Next18-Nicht-Sound-Decoder MN-Lok-Decoder - Next18



Technische Details

Next18-Nicht-Sound-Decoder - 13,3 x 9,5 x 2,6mm 0,7 A - 4 + 2 FA 4 verstärkte Ausgänge + 2 SUSI + 2 Logikpegel-Ausgänge laut VHDM-Norm;
Direkter Anschluss Energiespeicher 15 V auf Löt-Pads (bis 15.000 μF)

Hinweis: Bedrahteten Decodern (auch ...R und …F Typen) sind jeweils ein Elko von 680 bis 1000μF kostenlos beigelegt. Dieser dient zum Testen der Energiespeicher-Anschaltung; bei dieser Kapazität ist die Wirkung bereits bemerkbar. Für den echten Einsatz sind wesentlich größere Kapazitäten, z.B. GoldCaps zu empfehlen.

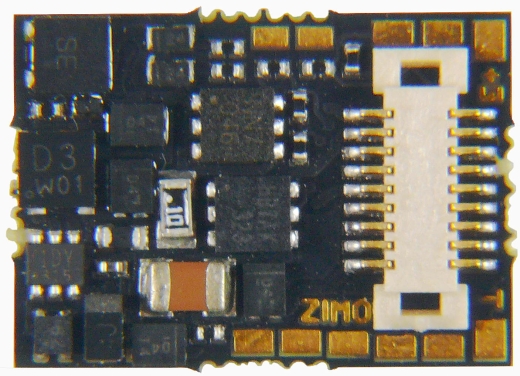

Miniatur-Decoder MN180N18 der Firma ZIMO

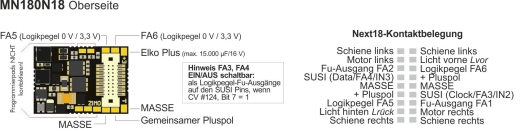

Next18-Schnittstelle nach NEM662
Abmessungen: 13,3 x 9,5 x 2,6 mm
Motor-/Gesamtstrom: 0,7 A (1,5A Spitze)
4 Funktionsausgänge, 4 Logikpegel-Ausgänge, davon 2 auch als Servo-Steuerleitungen oder SUSI
ausgestattet mit allen ZIMO Eigenschaften: DCC, MM, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a., nicht mfx-fähig






Eigenschaften:

Hersteller:	ZIMO
Artikelnummer:	MN180N18
Stückzahl:	1 Stück
EAN:	9009606180001
Produktart:	MN-Lok-Decoder
Spur:	neutral
Digitaldecoder:	Ja
Anschlüsse::	Next18
Länge:	13,3mm
Breite:	9,5mm
Höhe:	2,6mm
Betriebsmodi:	AC, DC, DCC, MM, NICHT mfx-fähig
Anschlusstechnik:	Next18
Dauerstrom:	0,7 A (1,5 A Spitze)
Strom Motorausgang Dauer:	0,7 A (1,5 A Spitze)
Funktions-Ausg. (insg.):	4 (+ 4 Logikpegel)
Strombegrenz. Fu-Aus:	0,5 A
Logikpegel-Ausgänge:	4
LED-Ausgänge:	2
Servo - Ausgänge:	2
Servo Steuerleitung:	Nein (ext. 5 V nötig)
SUSI:	ja
Dir. Energiesp.-Anschl.:	ja (15 V max. 15.000 µF)
Niederspann für Fu-Ausg:	nein
Schalteingänge:	2
Lautsprecher-Ausgang:	nein
Audio-Leistung:	nein
Sound-Speicher:	nein
Altersempfehlung:	ab 14 Jahren
WEEE-Nr.:	DE 19640759
